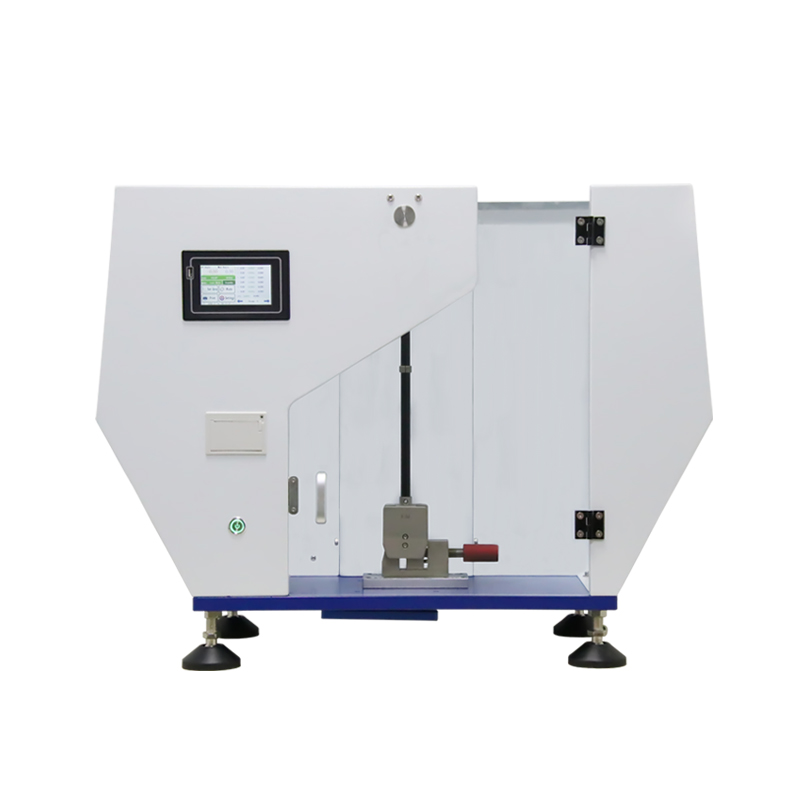

YTN-X系列數顯懸臂梁沖擊試驗機
應用領域：懸臂梁沖擊試驗機用于測定塑料、增強尼龍、玻璃鋼、陶瓷、鑄石、塑料電器、絕緣材料等非金屬材料的沖擊韌性。是科研單位、大專院校、非金屬材料生產廠家進行質量檢驗的常用設備，該機是一種結構簡單，操作方便，測試精度高的儀器。
YTN-X系列數顯懸臂梁沖擊試驗機產品特點：
采用新型材料碳釬維制作擺臂，強度高于鋼材，重量輕于鋁材。
YTN-X系列數顯懸臂梁沖擊試驗機依據標準：
符合ISO179—92、GB1043—93 標準
國際標準ISO180—1992《塑料—硬質材料懸臂梁沖擊強度的測定》
國家標準GB/T1843—1996《硬質塑料懸臂梁沖擊試驗方法
機械行業標準JB/T8761—1998《塑料懸臂梁沖擊試驗機》
YTN-X系列數顯懸臂梁沖擊試驗機技術參數表：
|
型號 |
YTN-5.5X |
YTN-22X |
|
沖擊速度 |
3.5m/s |
|
|
擺錘能量 |
1J、2.75J、5.5J |
11J、22J |
|
擺錘力距 |
1J PL=0.5155N.m / 2.75J PL=1.4177N.m / 5.5J Pd5.5=2.8355N.m |
11J Pd11=5.6711N.m / 22J Pd22=11.3419N.m |
|
擺錘揚角 |
150° |
|
|
擺錘中心至沖擊刀刃距離 |
335mm |
|
|
沖擊刀刃至鉗口上平面距離 |
22mm |
|
|
刀刃圓角半徑 |
R=0.8mm |
|
試樣類型符合GB1843—80、ISO180—82 和JB/T8761_1998的標準的要求。
YTN-X系列數顯懸臂梁沖擊試驗機標準配置：
|
類 目 |
名 稱 |
數量 |
單位 |
備注 |
|
主 機 |
沖擊試驗機 |
1 |
臺 |
|
|
附 件 箱 |
1J沖擊擺 |
1 |
個 |
|
|
2.75J沖擊砝碼 |
1 |
對 |
||
|
5.5J沖擊砝碼 |
1 |
對 |
||
|
對中樣板 |
1 |
件 |
||
|
扳手 |
1 |
套 |
